کابل زمینی 95×1 خراسان افشارنژاد | مشخصات فنی، کاربردها، قیمت و خرید
مزایای کابل زمینی 95×1 خراسان افشارنژاد
- هادی مسی آنیل شده کلاس 2 (RM) با ظرفیت مناسب انتقال انرژی
- یک رشته هادی 95 میلی‌متر مربع برای مدارهای قدرت و توزیع برق
- عایق و روکش PVC با مقاومت مناسب و خاصیت مقاومت در برابر گسترش شعله
کابل زمینی 95×1 خراسان افشارنژاد یکی از کابل‌های قدرت تک‌رشته‌ای با هادی مسی کلاس 2 (RM) است که برای انتقال انرژی در شبکه‌های توزیع برق، تابلوهای برق صنعتی، نیروگاه‌ها، پست‌های برق و پروژه‌های ساختمانی مورد استفاده قرار می‌گیرد.
این کابل با ساختار NYY و ولتاژ نامی 0.6/1 کیلوولت تولید شده و به دلیل سطح مقطع 95 میلی‌متر مربع، مقاومت الکتریکی پایین هادی و ساختار مناسب برای نصب ثابت، در پروژه‌های صنعتی و عمرانی کاربرد دارد.
در ادامه مشخصات فنی، ساختار، کاربردها، مزایا، استانداردها، جریان مجاز، قیمت و راهنمای خرید کابل زمینی 95×1 خراسان افشارنژاد را بررسی می‌کنیم.
کابل زمینی 95×1 خراسان افشارنژاد چیست؟
کابل زمینی 95×1 خراسان افشارنژاد یک کابل قدرت تک‌رشته با سطح مقطع 95 میلی‌متر مربع است که هادی آن از مس آنیل شده کلاس 2 (RM) ساخته شده است.
این کابل با ساختار NYY، عایق و روکش PVC و ولتاژ نامی 0.6/1 کیلوولت برای انتقال انرژی در شبکه‌های توزیع، تابلوهای برق، پست‌ها، نیروگاه‌ها و خطوط تغذیه مورد استفاده قرار می‌گیرد. ساختار هادی کلاس 2 برای نصب‌های ثابت و مسیرهای قدرت مناسب است.
کاربردهای کابل زمینی 95×1 خراسان افشارنژاد
کابل زمینی 95×1 خراسان افشارنژاد در پروژه‌های مختلف برق‌رسانی مورد استفاده قرار می‌گیرد:
- شبکه‌های توزیع برق فشار ضعیف
- تابلوهای برق صنعتی
- نیروگاه‌ها
- پست‌های برق
- مجتمع‌های تجاری و اداری
- پروژه‌های ساختمانی بزرگ
- خطوط انتقال برق زمینی
- صنایع نفت، گاز و پتروشیمی
- کارخانه‌ها و مراکز تولیدی
- سیستم‌های توزیع توان
مزایای کابل زمینی 95×1 خراسان افشارنژاد
- ظرفیت انتقال جریان بالا به دلیل سطح مقطع 95 میلی‌متر مربع
- هدایت الکتریکی مناسب به دلیل استفاده از هادی مسی
- افت ولتاژ پایین‌تر در مقایسه با سطح مقطع‌های کوچک‌تر، با توجه به شرایط یکسان مسیر
- مقاومت مناسب عایق و روکش PVC در برابر عوامل محیطی
- مقاومت در برابر گسترش شعله مطابق IEC 60332-1-2
کابل زمینی 95×1 برای چه پروژه‌هایی مناسب است؟
سطح مقطع 95 میلی‌متر مربع و هادی مسی کلاس 2، این کابل را برای پروژه‌هایی مناسب می‌کند که به انتقال توان بالا و نصب ثابت نیاز دارند.
- تابلوهای برق صنعتی و تابلوهای اصلی
- سیستم‌های توزیع و خطوط تغذیه برق
- نیروگاه‌ها و پست‌های برق
- کارخانه‌ها و مراکز تولیدی
- پروژه‌های عمرانی و تجاری بزرگ
- صنایع نفت، گاز و پتروشیمی
- خطوط انتقال و توزیع برق زمینی

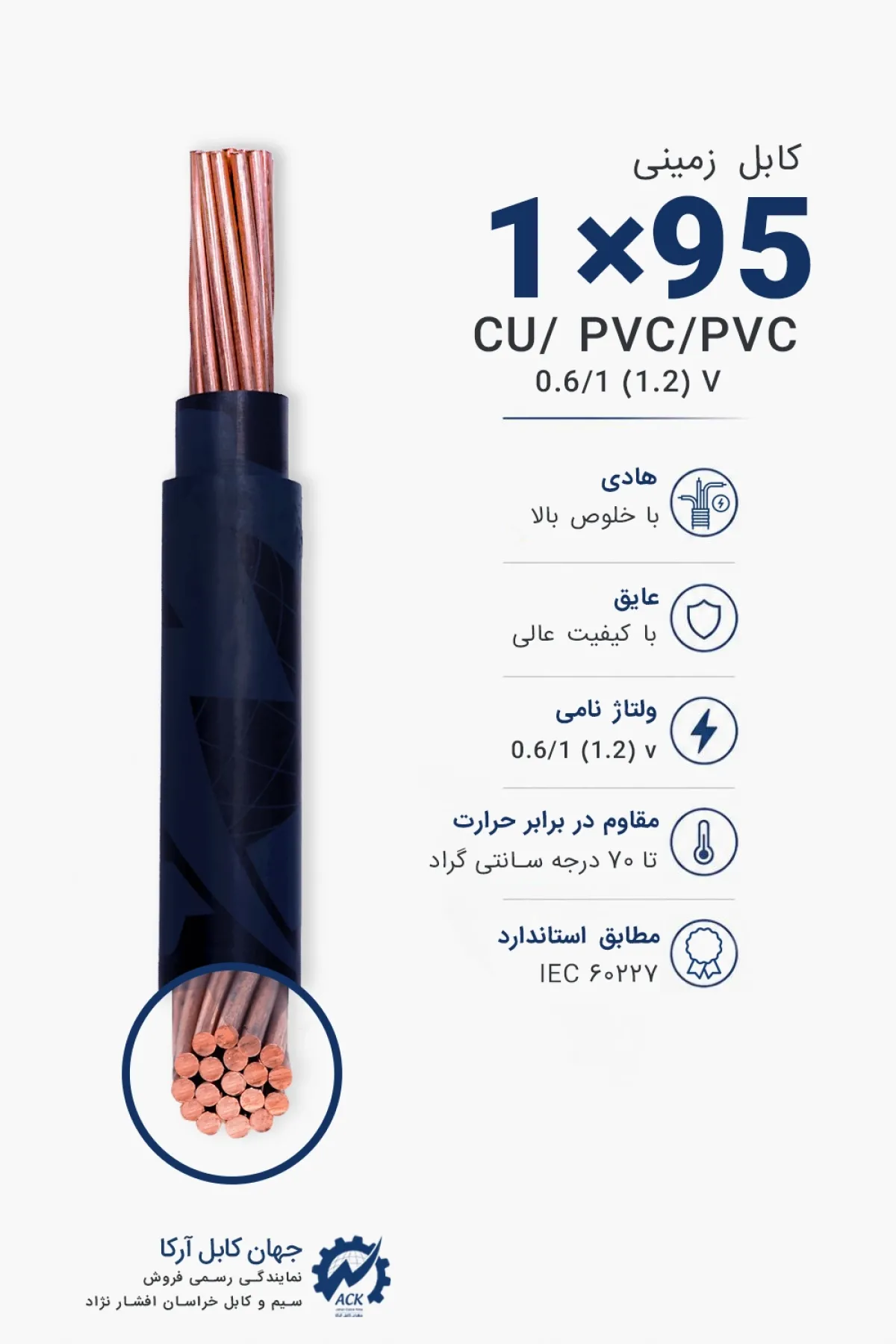

ساختار کابل زمینی 95×1 خراسان افشارنژاد
کابل زمینی 95×1 از سه بخش اصلی هادی مسی، عایق PVC و روکش PVC تشکیل شده است. این ساختار برای انتقال انرژی در مدارهای قدرت و نصب‌های ثابت طراحی شده است.
هادی مسی
هادی از مس آنیل شده کلاس 2 (RM) ساخته شده است. ساختار هادی شامل 19 مفتول با قطر 2.47 میلی‌متر است و شکل آن گرد است.
عایق و روکش PVC
عایق PVC با ضخامت 1.6 میلی‌متر روی هادی قرار گرفته و وظیفه حفاظت الکتریکی از هادی را بر عهده دارد. روکش PVC با ضخامت 1.5 میلی‌متر نیز حفاظت مکانیکی کابل را در برابر سایش، ضربه، رطوبت و عوامل محیطی افزایش می‌دهد.
مشخصات فنی کابل زمینی 95×1 خراسان افشارنژاد
بررسی مشخصات فنی کابل زمینی 95×1 پیش از خرید اهمیت زیادی دارد، زیرا جنس و کلاس هادی، ضخامت عایق و روکش، قطر خارجی، وزن، مقاومت الکتریکی، ولتاژ نامی و جریان اتصال کوتاه بر انتخاب و عملکرد کابل تأثیر می‌گذارند.
| مشخصات | مقدار |
|---|---|
| برند | خراسان افشارنژاد |
| نوع کابل | NYY |
| سطح مقطع | 95 میلی‌متر مربع |
| تعداد رشته | 1 رشته |
| جنس هادی | مس آنیل شده |
| کلاس هادی | Class 2 (RM) |
| ساختار هادی | 19×2.47 میلی‌متر |
| شکل هادی | گرد |
| جنس عایق | PVC |
| ضخامت عایق | 1.6 میلی‌متر |
| جنس روکش | PVC |
| ضخامت روکش | 1.5 میلی‌متر |
| رنگ عایق | مشکی |
| رنگ روکش | مشکی |
| قطر تقریبی کابل | 18.67 میلی‌متر |
| وزن تقریبی | 1062 کیلوگرم بر کیلومتر |
| ولتاژ نامی | 0.6/1 کیلوولت |
| فرکانس کاری | 50 هرتز |
| مقاومت هادی در 20 درجه | 0.193 اهم بر کیلومتر |
| جریان اتصال کوتاه 1 ثانیه | 10.5 کیلوآمپر |
| ولتاژ تست | 4 کیلوولت |
| حداکثر دمای اتصال کوتاه | 160+ درجه سانتی‌گراد |
| دمای کاری | 30- تا 70+ درجه سانتی‌گراد |
| خاصیت ویژه | مقاوم در برابر گسترش شعله |
| استاندارد شعله | IEC 60332-1-2 |
| بسته‌بندی | قرقره (Drum) |
نیاز به استعلام قیمت روز کابل زمینی 95×1 دارید؟
کارشناسان جهان کابل ارکا آماده ارائه مشاوره تخصصی و اعلام قیمت روز محصولات خراسان افشارنژاد هستند.
تماس با کارشناسانمزایای هادی مسی کابل زمینی 95×1
- هدایت الکتریکی مناسب
- مقاومت الکتریکی پایین
- عملکرد الکتریکی پایدار
- ظرفیت مناسب انتقال جریان
- مناسب برای خطوط تغذیه و انتقال انرژی
- ساختار کلاس 2 مناسب برای نصب‌های ثابت
هادی کابل زمینی 95×1 از مس آنیل شده کلاس 2 (RM) ساخته شده است. ساختار هادی شامل 19 مفتول با قطر 2.47 میلی‌متر است و شکل آن گرد است.
مقاومت هادی در دمای 20 درجه سانتی‌گراد برابر با 0.193 اهم بر کیلومتر است. این مقدار یکی از پارامترهای مهم در بررسی عملکرد الکتریکی کابل و محاسبه افت ولتاژ مسیر محسوب می‌شود.
عایق و روکش PVC کابل زمینی 95×1 چه مزایایی دارد؟
عایق PVC از هادی مسی در برابر نشتی جریان و آسیب‌های الکتریکی محافظت می‌کند و روکش PVC نیز حفاظت مکانیکی کابل را در برابر سایش، ضربه، رطوبت و عوامل محیطی افزایش می‌دهد.
- حفاظت از هادی مسی
- مقاومت مناسب در برابر عوامل محیطی
- حفاظت در برابر نشتی جریان
- دوام مناسب در شرایط کاری مختلف
- کمک به افزایش عمر کابل در نصب‌های ثابت
- مقاومت در برابر گسترش شعله مطابق IEC 60332-1-2
ضخامت عایق PVC برابر با 1.6 میلی‌متر و ضخامت روکش بیرونی 1.5 میلی‌متر است. این ساختار در کنار هادی مسی کلاس 2، کابل را برای کاربردهای مختلف انتقال انرژی مناسب می‌کند.
استانداردهای کابل زمینی 95×1 خراسان افشارنژاد
کابل زمینی 95×1 خراسان افشارنژاد مطابق استانداردهای فنی مربوط به کابل‌های قدرت فشار ضعیف با هادی مسی و عایق و روکش PVC تولید می‌شود:
- IEC 60502-1
- ISIRI 3569-1
- IEC 60228
- DIN VDE 0271
- IEC 60332-1-2
این استانداردها الزامات مربوط به ساختار کابل، هادی، عایق و روکش و آزمون‌های مربوط به عملکرد و مقاومت در برابر گسترش شعله را پوشش می‌دهند.
حتما بخوانید: انتخاب درست سیم و کابل؛ تضمین امنیت و آرامش
کابل زمینی 95×1 چه میزان جریان را تحمل می‌کند؟
جریان مجاز کابل زمینی 95×1 به شرایط نصب و بهره‌برداری وابسته است و نمی‌توان یک مقدار ثابت را برای همه پروژه‌ها در نظر گرفت.
مقدار دقیق جریان مجاز به شرایط نصب، دمای محیط، تعداد کابل‌های مجاور و استاندارد طراحی بستگی دارد. به‌صورت تقریبی می‌توان مقادیر زیر را در نظر گرفت.
| روش نصب | جریان مجاز تقریبی |
|---|---|
| داخل کانال یا لوله | 220 تا 250 آمپر |
| روی سینی کابل | 240 تا 280 آمپر |
| در هوای آزاد | 260 تا 300 آمپر |
مقادیر فوق تقریبی هستند و برای انتخاب نهایی کابل باید محاسبات جریان مجاز، افت ولتاژ، دمای محیط، روش نصب و شرایط پروژه توسط کارشناس برق انجام شود.
مقایسه کابل زمینی 95×1 با کابل زمینی 70×1 و 120×1
در انتخاب کابل قدرت، مقایسه سطح مقطع‌های 70، 95 و 120 میلی‌متر مربع می‌تواند برای درک تفاوت ظرفیت جریان، وزن و کاربرد مفید باشد. مقادیر جریان و کاربرد به شرایط نصب و طراحی پروژه وابسته‌اند.
| مشخصات | 1×70 | 1×95 | 1×120 |
|---|---|---|---|
| سطح مقطع | 70 mm² | 95 mm² | 120 mm² |
| جریان مجاز | کمتر | متوسط | بیشتر |
| افت ولتاژ | بیشتر | متوسط | کمتر |
| وزن کابل | کمتر | متوسط | بیشتر |
| کاربرد | پروژه‌های متوسط | پروژه‌های نیمه سنگین | پروژه‌های سنگین |
انتخاب بین این سطح مقطع‌ها باید براساس جریان مصرفی، طول مسیر، افت ولتاژ مجاز، شرایط نصب و الزامات پروژه انجام شود.
تفاوت کابل زمینی 95×1 و کابل افشان 95 چیست؟
یکی از سوالات رایج خریداران، تفاوت کابل زمینی NYY و کابل افشان با سطح مقطع مشابه است. هر دو برای انتقال انرژی الکتریکی استفاده می‌شوند، اما ساختار هادی و میزان انعطاف‌پذیری آن‌ها متفاوت است.
کابل زمینی 95×1 خراسان افشارنژاد دارای هادی کلاس 2 (RM) است و بیشتر برای نصب ثابت در شبکه‌های توزیع برق و تأسیسات صنعتی استفاده می‌شود. در مقابل، کابل افشان 95 دارای هادی کلاس 5 بوده و انعطاف‌پذیری بیشتری دارد.
- کلاس هادی کابل زمینی 95×1: Class 2 (RM)
- کلاس هادی کابل افشان 95: Class 5
- انعطاف‌پذیری کابل افشان بیشتر است.
- کابل زمینی با هادی کلاس 2 برای نصب‌های ثابت مناسب است.
- انتخاب نوع کابل باید براساس شرایط نصب و نیاز پروژه انجام شود.
حداکثر توان قابل انتقال با کابل زمینی 95×1 چقدر است؟
میزان توان قابل انتقال به جریان عبوری، ولتاژ، طول مسیر و شرایط نصب بستگی دارد. برای شبکه سه فاز 400 ولت، توان تقریبی در جریان‌های مختلف را می‌توان به‌صورت زیر محاسبه کرد:
- 200 آمپر: حدود 138 کیلووات
- 250 آمپر: حدود 173 کیلووات
- 300 آمپر: حدود 208 کیلووات
این مقادیر تقریبی هستند و برای انتخاب نهایی کابل باید افت ولتاژ، ضریب توان، شرایط نصب، دمای محیط، طول مسیر و ظرفیت جریان کابل در شرایط واقعی پروژه بررسی شود.
خرید کابل زمینی 95×1 خراسان افشارنژاد از نمایندگی رسمی
اگر قصد خرید کابل زمینی 95×1 خراسان افشارنژاد را دارید، انتخاب یک تأمین‌کننده معتبر اهمیت زیادی دارد. خرید از نمایندگی رسمی کمک می‌کند از اصالت کالا و مطابقت مشخصات فنی با اطلاعات محصول اطمینان بیشتری داشته باشید.
جهان کابل آرکا به عنوان تأمین‌کننده و نماینده فروش محصولات خراسان افشارنژاد، امکان تهیه انواع کابل‌های قدرت، زمینی و ساختمانی را همراه با مشاوره فنی و استعلام قیمت روز فراهم کرده است.
حتما بخوانید: جهان کابل آرکا؛ نمایندگی رسمی افشارنژاد با بزرگ‌ترین انبار تخصصی سیم و کابل کشور
مزایای خرید از جهان کابل آرکا
قیمت کابل زمینی 95×1 تحت تأثیر عواملی مانند قیمت جهانی مس، نرخ ارز، متراژ مورد نیاز، حجم سفارش و شرایط بازار قرار دارد. برای دریافت قیمت روز کابل زمینی 95×1 خراسان افشارنژاد می‌توانید با کارشناسان فروش جهان کابل آرکا تماس بگیرید.
خرید کابل از تأمین‌کننده معتبر، امکان دریافت اطلاعات فنی، بررسی اصالت کالا و انتخاب محصول متناسب با نیاز پروژه را فراهم می‌کند.
- تضمین اصالت کالا
- قیمت به‌روز و رقابتی
- مشاوره تخصصی پیش از خرید
- ارسال سریع به سراسر کشور
- تأمین متراژهای مورد نیاز پروژه‌های بزرگ
- پشتیبانی فنی و خدمات پس از فروش
سوالات متداول
کابل زمینی 95×1 خراسان افشارنژاد برای چه کاربردی مناسب است؟
برای شبکه‌های توزیع برق، تابلوهای صنعتی، پست‌های برق، نیروگاه‌ها و پروژه‌های ساختمانی و عمرانی استفاده می‌شود.
ولتاژ نامی کابل زمینی 95×1 چقدر است؟
ولتاژ نامی این کابل 0.6/1 کیلوولت است.
جنس هادی کابل چیست؟
هادی از مس آنیل شده کلاس 2 (RM) ساخته شده است.
ساختار هادی کابل زمینی 95×1 چگونه است؟
ساختار هادی شامل 19 مفتول با قطر 2.47 میلی‌متر است و شکل آن گرد است.
قطر خارجی کابل زمینی 95×1 چقدر است؟
قطر تقریبی کابل 18.67 میلی‌متر است.
وزن تقریبی کابل زمینی 95×1 چقدر است؟
وزن تقریبی کابل 1062 کیلوگرم بر کیلومتر است.
آیا کابل زمینی 95×1 در برابر شعله مقاوم است؟
بله، مطابق استاندارد IEC 60332-1-2 دارای خاصیت مقاومت در برابر گسترش شعله است.
دمای کاری کابل زمینی 95×1 چقدر است؟
دمای کاری کابل از 30- تا 70+ درجه سانتی‌گراد است.
مقاومت هادی در 20 درجه سانتی‌گراد چقدر است؟
مقاومت هادی 0.193 اهم بر کیلومتر است.
ضخامت عایق و روکش کابل زمینی 95×1 چقدر است؟
ضخامت عایق PVC برابر 1.6 میلی‌متر و ضخامت روکش بیرونی 1.5 میلی‌متر است.
استانداردهای کابل زمینی 95×1 چیست؟
این کابل مطابق استانداردهای IEC 60502-1، ISIRI 3569-1، IEC 60228، DIN VDE 0271 و IEC 60332-1-2 تولید می‌شود.
قیمت کابل زمینی 95×1 چگونه تعیین می‌شود؟
قیمت کابل به عواملی مانند قیمت جهانی مس، نرخ ارز، متراژ سفارش، شرایط بازار و حجم خرید بستگی دارد. برای اطلاع از قیمت روز بهتر است پیش از خرید استعلام گرفته شود.
از کجا کابل زمینی 95×1 خراسان افشارنژاد اصل بخریم؟
برای خرید کابل زمینی 95×1 خراسان افشارنژاد با اصالت کالا، مشاوره تخصصی و استعلام قیمت روز، می‌توانید از طریق جهان کابل آرکا اقدام کنید.
