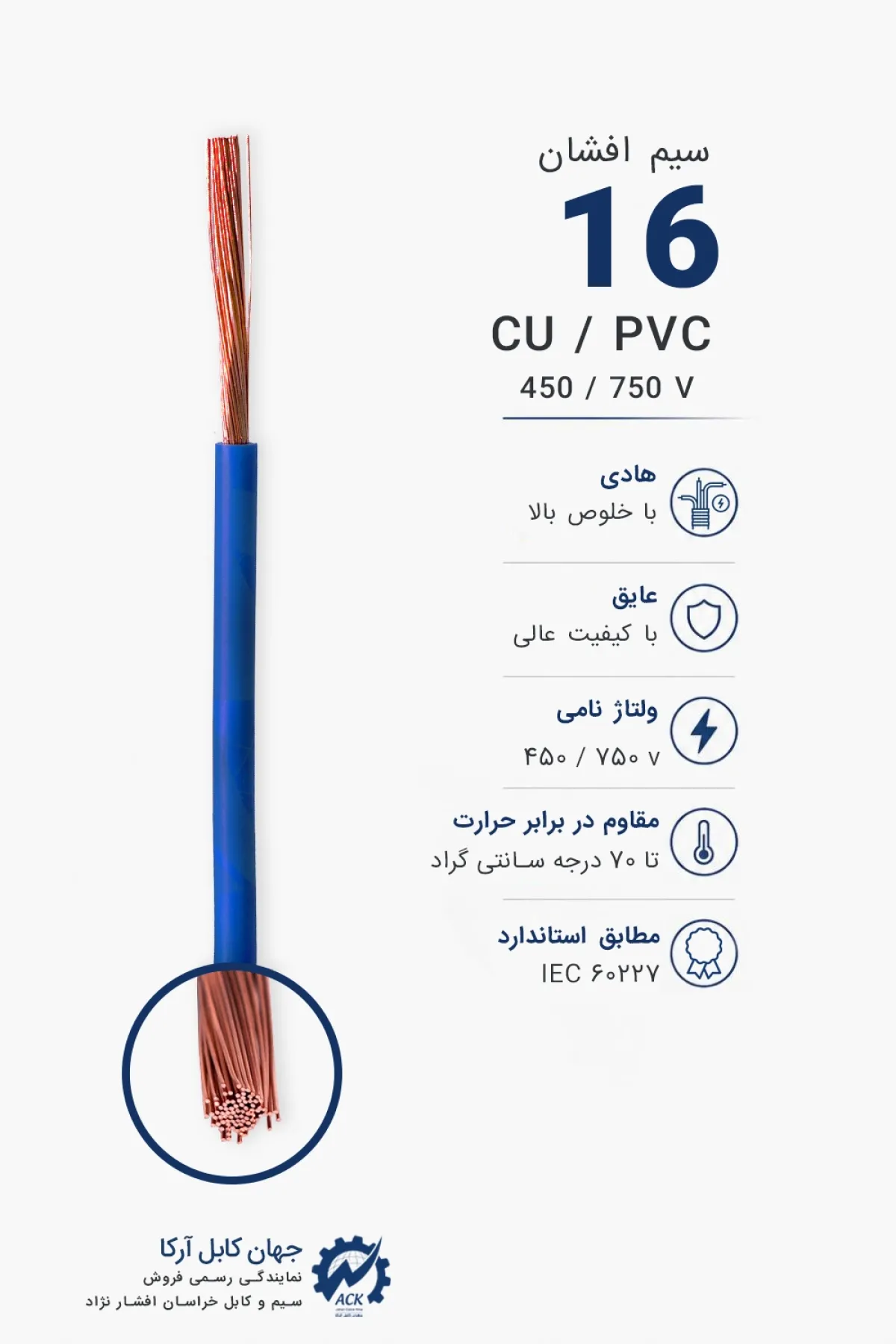

سیم افشان 16 خراسان افشارنژاد | مشخصات فنی، کاربردها، قیمت و خرید
مزایای سیم افشان 16 خراسان افشارنژاد
- هادی مسی آنیل شده کلاس 5 با انعطاف‌پذیری بالا
- سطح مقطع 16 میلی‌متر مربع برای مدارهای تغذیه و تجهیزات برقی
- عایق PVC با مقاومت مناسب و خاصیت مقاومت در برابر گسترش شعله
سیم افشان 16 خراسان افشارنژاد با نام فنی NYAF 1×16 یکی از سیم‌های پرکاربرد در تأسیسات الکتریکی، تابلوهای برق، مراکز صنعتی و پروژه‌های ساختمانی است.
این محصول با هادی مسی افشان کلاس 5 و عایق PVC تولید می‌شود و به دلیل انعطاف‌پذیری بالا، نصب آسان و هدایت الکتریکی مناسب، در بسیاری از پروژه‌های برق‌کشی مورد استفاده قرار می‌گیرد.
سیم افشان 16 افشارنژاد برای ولتاژ نامی 450/750 ولت طراحی شده و استفاده از هادی مس آنیل شده باعث می‌شود سیم از نظر هدایت الکتریکی و انعطاف‌پذیری برای کاربردهای مختلف مناسب باشد. در ادامه مشخصات فنی، ساختار، کاربردها، مزایا، استانداردها، جریان مجاز، قیمت و راهنمای خرید سیم افشان 16 خراسان افشارنژاد را بررسی می‌کنیم.
سیم افشان 16 خراسان افشارنژاد چیست؟
سیم افشان 16 خراسان افشارنژاد یک سیم برق تک‌رشته با سطح مقطع 16 میلی‌متر مربع است که هادی آن از مس آنیل شده کلاس 5 ساخته شده است.
این سیم با ساختار NYAF، عایق PVC و ولتاژ نامی 450/750 ولت برای سیم‌کشی تابلوهای برق، تأسیسات الکتریکی، تجهیزات صنعتی و مسیرهایی که انعطاف‌پذیری سیم اهمیت دارد مورد استفاده قرار می‌گیرد.
کاربردهای سیم افشان 16 خراسان افشارنژاد
سیم افشان 16 خراسان افشارنژاد در پروژه‌های مختلف ساختمانی و صنعتی مورد استفاده قرار می‌گیرد:
- سیم‌کشی داخلی ساختمان
- تابلوهای برق صنعتی
- تابلوهای توزیع
- موتورخانه‌ها
- مراکز تجاری و اداری
- خطوط تغذیه تجهیزات برقی
- صنایع تولیدی
- سیستم‌های روشنایی پرمصرف
- تأسیسات الکتریکی ساختمان‌ها
- پروژه‌های عمرانی
حتما بخوانید: بهترین برند سیم و کابل ایران چیست؟
مزایای سیم افشان 16 خراسان افشارنژاد
- انعطاف‌پذیری بالا به دلیل استفاده از هادی کلاس 5
- هدایت الکتریکی مناسب به دلیل استفاده از هادی مسی
- نصب آسان در مسیرهای دارای خم و تابلوهای برق
- عایق PVC با مقاومت مناسب در برابر عوامل محیطی
- مقاومت در برابر گسترش شعله مطابق IEC 60332-1-2
سیم افشان 16 برای چه پروژه‌هایی مناسب است؟
سطح مقطع 16 میلی‌متر مربع و هادی مسی کلاس 5، این سیم را برای پروژه‌هایی مناسب می‌کند که علاوه بر ظرفیت انتقال جریان، انعطاف‌پذیری و سهولت نصب اهمیت دارد.
- تابلوهای برق صنعتی
- سیستم‌های توزیع و خطوط تغذیه برق
- تأسیسات الکتریکی ساختمان‌ها
- موتورخانه‌ها و تجهیزات صنعتی
- مراکز تجاری و اداری
- کارخانه‌ها و مراکز تولیدی
- پروژه‌های ساختمانی و عمرانی
ساختار سیم افشان 16 خراسان افشارنژاد
سیم افشان 16 از دو بخش اصلی هادی مسی افشان و عایق PVC تشکیل شده است. این ساختار برای سیم‌کشی و انتقال انرژی در مدارهای مختلف الکتریکی طراحی شده است.
هادی مسی افشان
هادی این سیم از 126 رشته مفتول مسی با قطر 0.39 میلی‌متر تشکیل شده است. این ساختار در مقایسه با هادی‌های تک‌مفتولی انعطاف‌پذیری بیشتری ایجاد می‌کند و سیم را برای مسیرهای دارای خم و نصب در تابلوهای برق مناسب می‌سازد.
عایق PVC
عایق PVC با ضخامت 1 میلی‌متر روی هادی قرار گرفته و وظیفه حفاظت الکتریکی از هادی را بر عهده دارد. این عایق همچنین مقاومت مناسبی در برابر سایش، رطوبت و شرایط محیطی ایجاد می‌کند.
مشخصات فنی سیم افشان 16 خراسان افشارنژاد
بررسی مشخصات فنی سیم افشان 16 پیش از خرید اهمیت زیادی دارد، زیرا جنس و کلاس هادی، ساختار رشته‌ها، ضخامت عایق، قطر خارجی، وزن، مقاومت الکتریکی و ولتاژ نامی بر انتخاب و عملکرد سیم تأثیر می‌گذارند.
| مشخصات | مقدار |
|---|---|
| برند | خراسان افشارنژاد |
| نوع محصول | سیم افشان |
| مدل | NYAF |
| سطح مقطع | 16 میلی‌متر مربع |
| تعداد رشته | 1 رشته |
| جنس هادی | مس آنیل شده |
| کلاس هادی | Class 5 |
| ساختار هادی | 126×0.39 میلی‌متر |
| شکل هادی | گرد |
| جنس عایق | PVC |
| ضخامت عایق | 1 میلی‌متر |
| قطر خارجی تقریبی | 7.3 میلی‌متر |
| وزن تقریبی | 168 کیلوگرم بر کیلومتر |
| ولتاژ نامی | 450/750 ولت |
| فرکانس | 50 هرتز |
| مقاومت هادی در 20 درجه | 1.21 اهم بر کیلومتر |
| ولتاژ تست | 2.5 کیلوولت |
| حداکثر دمای اتصال کوتاه | 160+ درجه سانتی‌گراد |
| دمای کاری | 30- تا 70+ درجه سانتی‌گراد |
| ویژگی ویژه | مقاوم در برابر گسترش شعله |
| استاندارد شعله | IEC 60332-1-2 |
| بسته‌بندی | کلاف و قرقره |
نیاز به استعلام قیمت روز سیم افشان 16 دارید؟
کارشناسان جهان کابل ارکا آماده ارائه مشاوره تخصصی و اعلام قیمت روز محصولات خراسان افشارنژاد هستند.
تماس با کارشناسانمزایای هادی مسی سیم افشان 16
- هدایت الکتریکی مناسب
- مقاومت الکتریکی پایین
- عملکرد الکتریکی پایدار
- ظرفیت مناسب انتقال جریان
- انعطاف‌پذیری بالا به دلیل ساختار افشان
- مناسب برای تابلوهای برق و مسیرهای دارای خم
هادی سیم افشان 16 از مس آنیل شده کلاس 5 ساخته شده است. ساختار هادی شامل 126 مفتول با قطر 0.39 میلی‌متر است و شکل آن گرد است.
مقاومت هادی در دمای 20 درجه سانتی‌گراد برابر با 1.21 اهم بر کیلومتر است. این مقدار یکی از پارامترهای مهم در بررسی عملکرد الکتریکی سیم و محاسبه افت ولتاژ مسیر محسوب می‌شود.
عایق PVC سیم افشان 16 چه مزایایی دارد؟
عایق PVC از هادی مسی در برابر نشتی جریان و آسیب‌های الکتریکی محافظت می‌کند و در کنار ساختار هادی افشان، امکان استفاده از سیم را در کاربردهای مختلف ساختمانی و صنعتی فراهم می‌سازد.
- حفاظت از هادی مسی
- مقاومت مناسب در برابر عوامل محیطی
- حفاظت در برابر نشتی جریان
- دوام مناسب در شرایط کاری مختلف
- کمک به افزایش عمر سیم در نصب‌های مناسب
- مقاومت در برابر گسترش شعله مطابق IEC 60332-1-2
ضخامت عایق PVC برابر با 1 میلی‌متر است. این ساختار در کنار هادی مسی کلاس 5، سیم را برای کاربردهای مختلف سیم‌کشی و تغذیه تجهیزات الکتریکی مناسب می‌کند.
استانداردهای سیم افشان 16 خراسان افشارنژاد
سیم افشان 16 خراسان افشارنژاد مطابق استانداردهای فنی مربوط به سیم‌های افشان با هادی مسی و عایق PVC تولید می‌شود:
- IEC 60227
- ISIRI 607
- IEC 60228
- DIN VDE 0295
- IEC 60332-1-2
این استانداردها الزامات مربوط به ساختار سیم، هادی، عایق و آزمون‌های مرتبط با عملکرد و مقاومت در برابر گسترش شعله را پوشش می‌دهند.
سیم افشان 16 چه میزان جریان را تحمل می‌کند؟
جریان مجاز سیم افشان 16 به شرایط نصب و بهره‌برداری وابسته است و نمی‌توان یک مقدار ثابت را برای همه پروژه‌ها در نظر گرفت.
مقدار دقیق جریان مجاز به شرایط نصب، دمای محیط، تعداد سیم‌های مجاور و استاندارد طراحی بستگی دارد. به‌صورت تقریبی می‌توان مقادیر زیر را در نظر گرفت.
| روش نصب | جریان مجاز تقریبی |
|---|---|
| داخل لوله | 65 تا 75 آمپر |
| روی سینی کابل | 75 تا 90 آمپر |
| در هوای آزاد | 85 تا 100 آمپر |
مقادیر فوق تقریبی هستند و برای انتخاب نهایی سیم باید محاسبات جریان مجاز، افت ولتاژ، دمای محیط، روش نصب و شرایط پروژه توسط کارشناس برق انجام شود.
مقایسه سیم افشان 16 با سیم افشان 10 و 25
در انتخاب سیم برق، مقایسه سطح مقطع‌های 10، 16 و 25 میلی‌متر مربع می‌تواند برای درک تفاوت ظرفیت جریان، وزن و کاربرد مفید باشد. ظرفیت جریان و کاربرد واقعی هر سیم به شرایط نصب و طراحی پروژه وابسته است.
| مشخصات | سیم 10 | سیم 16 | سیم 25 |
|---|---|---|---|
| سطح مقطع | 10 mm² | 16 mm² | 25 mm² |
| ظرفیت جریان | کمتر | متوسط | بیشتر |
| افت ولتاژ | بیشتر | متوسط | کمتر |
| وزن | کمتر | متوسط | بیشتر |
| کاربرد | مصارف سبک‌تر | مصارف عمومی صنعتی | بارهای سنگین‌تر |
انتخاب سطح مقطع مناسب باید براساس جریان مصرفی، طول مسیر، افت ولتاژ مجاز، شرایط نصب و الزامات پروژه انجام شود.
تفاوت سیم افشان 16 و سیم مفتولی 16 چیست؟
یکی از سوالات رایج هنگام خرید سیم برق، انتخاب بین سیم افشان و سیم مفتولی است. هر دو می‌توانند برای انتقال انرژی الکتریکی استفاده شوند، اما ساختار هادی و میزان انعطاف‌پذیری آن‌ها متفاوت است.
سیم افشان 16 خراسان افشارنژاد دارای هادی کلاس 5 بوده و از تعداد زیادی مفتول نازک تشکیل شده است. این ساختار انعطاف بالایی ایجاد می‌کند و استفاده از سیم را در مسیرهای دارای خم و داخل تابلوهای برق آسان‌تر می‌کند.
در مقابل، سیم مفتولی 16 دارای هادی تک‌مفتول یا ساختار کم‌انعطاف‌تر بوده و بیشتر برای نصب‌های ثابت استفاده می‌شود.
- کلاس هادی سیم افشان 16: Class 5
- انعطاف‌پذیری سیم افشان بیشتر است.
- سیم افشان برای نصب در تابلوهای برق مناسب است.
- سیم مفتولی برای مسیرهای ثابت کاربرد بیشتری دارد.
- انتخاب نوع سیم باید براساس شرایط نصب و نیاز پروژه انجام شود.
حداکثر توان قابل انتقال با سیم افشان 16 چقدر است؟
میزان توان قابل انتقال به جریان عبوری، ولتاژ، طول مسیر و شرایط نصب بستگی دارد. در شرایط استاندارد و ولتاژ 220 ولت تک‌فاز، توان تقریبی را می‌توان براساس جریان عبوری محاسبه کرد:
- 60 آمپر: حدود 13.2 کیلووات
- 70 آمپر: حدود 15.4 کیلووات
- 80 آمپر: حدود 17.6 کیلووات
این مقادیر تقریبی هستند و برای انتخاب نهایی سیم باید افت ولتاژ، ضریب توان، شرایط نصب، دمای محیط، طول مسیر و ظرفیت جریان سیم در شرایط واقعی پروژه بررسی شود.
خرید سیم افشان 16 خراسان افشارنژاد از نمایندگی رسمی
اگر قصد خرید سیم افشان 16 خراسان افشارنژاد را دارید، انتخاب یک تأمین‌کننده معتبر اهمیت زیادی دارد. خرید از نمایندگی رسمی کمک می‌کند از اصالت کالا و مطابقت مشخصات فنی با اطلاعات محصول اطمینان بیشتری داشته باشید.
جهان کابل آرکا به عنوان تأمین‌کننده و نماینده فروش محصولات خراسان افشارنژاد، امکان تهیه انواع سیم‌های افشان، کابل‌های قدرت، زمینی و ساختمانی را همراه با مشاوره فنی و استعلام قیمت روز فراهم کرده است.
حتما بخوانید: جهان کابل آرکا؛ نمایندگی رسمی افشارنژاد با بزرگ‌ترین انبار تخصصی سیم و کابل کشور
مزایای خرید از جهان کابل آرکا
قیمت سیم افشان 16 تحت تأثیر عواملی مانند قیمت جهانی مس، نرخ ارز، متراژ مورد نیاز، حجم سفارش و شرایط بازار قرار دارد. برای دریافت قیمت روز سیم افشان 16 خراسان افشارنژاد می‌توانید با کارشناسان فروش جهان کابل آرکا تماس بگیرید.
خرید سیم از تأمین‌کننده معتبر، امکان دریافت اطلاعات فنی، بررسی اصالت کالا و انتخاب محصول متناسب با نیاز پروژه را فراهم می‌کند.
- تضمین اصالت کالا
- قیمت به‌روز و رقابتی
- مشاوره تخصصی پیش از خرید
- ارسال سریع به سراسر کشور
- تأمین متراژهای مورد نیاز پروژه‌های بزرگ
- پشتیبانی فنی و خدمات پس از فروش
سوالات متداول
سیم افشان 16 خراسان افشارنژاد برای چه کاربردی مناسب است؟
برای تابلوهای برق، تأسیسات ساختمانی، صنایع، خطوط تغذیه تجهیزات برقی و مسیرهایی که انعطاف‌پذیری سیم اهمیت دارد استفاده می‌شود.
ولتاژ نامی سیم افشان 16 چقدر است؟
ولتاژ نامی این سیم 450/750 ولت است.
جنس هادی سیم افشان 16 چیست؟
هادی از مس آنیل شده کلاس 5 ساخته شده است.
ساختار هادی سیم افشان 16 چگونه است؟
ساختار هادی شامل 126 مفتول با قطر 0.39 میلی‌متر است و شکل آن گرد است.
قطر خارجی سیم افشان 16 چقدر است؟
قطر تقریبی سیم 7.3 میلی‌متر است.
وزن تقریبی سیم افشان 16 چقدر است؟
وزن تقریبی سیم 168 کیلوگرم بر کیلومتر است.
آیا سیم افشان 16 در برابر شعله مقاوم است؟
بله، مطابق استاندارد IEC 60332-1-2 دارای خاصیت مقاومت در برابر گسترش شعله است.
دمای کاری سیم افشان 16 چقدر است؟
دمای کاری سیم از 30- تا 70+ درجه سانتی‌گراد است.
مقاومت هادی سیم افشان 16 در 20 درجه سانتی‌گراد چقدر است؟
مقاومت هادی 1.21 اهم بر کیلومتر است.
ضخامت عایق سیم افشان 16 چقدر است؟
ضخامت عایق PVC برابر 1 میلی‌متر است.
استانداردهای سیم افشان 16 چیست؟
این سیم مطابق استانداردهای IEC 60227، ISIRI 607، IEC 60228، DIN VDE 0295 و IEC 60332-1-2 تولید می‌شود.
قیمت سیم افشان 16 چگونه تعیین می‌شود؟
قیمت سیم به عواملی مانند قیمت جهانی مس، نرخ ارز، متراژ سفارش، شرایط بازار و حجم خرید بستگی دارد. برای اطلاع از قیمت روز بهتر است پیش از خرید استعلام گرفته شود.
از کجا سیم افشان 16 خراسان افشارنژاد اصل بخریم؟
برای خرید سیم افشان 16 خراسان افشارنژاد با اصالت کالا، مشاوره تخصصی و استعلام قیمت روز، می‌توانید از طریق جهان کابل آرکا اقدام کنید.
