کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد | مشخصات فنی، قیمت و خرید
مزایای کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد
- هادی آلومینیومی سری 1350 کلاس 2 (RM) با ساختار گرد
- سطح مقطع 70 میلی‌متر مربع برای شبکه‌های توزیع و مدارهای قدرت
- عایق XLPE و روکش PVC با مقاومت حرارتی و مکانیکی مناسب
کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد با کد فنی NA2XY 1×70 یکی از کابل‌های قدرت فشار ضعیف پرکاربرد در شبکه‌های توزیع برق، پروژه‌های عمرانی، صنایع و تأسیسات زیربنایی است.
این کابل از هادی آلومینیومی کلاس 2، عایق XLPE و روکش PVC تولید شده و برای انتقال مطمئن انرژی الکتریکی در ولتاژ 0.6/1 کیلوولت مورد استفاده قرار می‌گیرد.
استفاده از هادی آلومینیومی باعث کاهش وزن و هزینه اجرای پروژه نسبت به کابل‌های مسی مشابه شده و عایق XLPE نیز تحمل حرارتی و طول عمر کابل را افزایش می‌دهد.
کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد چیست؟
کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد یک کابل قدرت تک‌رشته با سطح مقطع 70 میلی‌متر مربع است که هادی آن از آلومینیوم سری 1350 و کلاس 2 (RM) ساخته شده است.
این کابل با ساختار NA2XY، عایق XLPE و روکش PVC و ولتاژ نامی 0.6/1 کیلوولت برای شبکه‌های توزیع برق، خطوط زمینی، تابلوهای اصلی و پروژه‌هایی که استفاده از کابل آلومینیومی اهمیت دارد مورد استفاده قرار می‌گیرد.
کاربردهای کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد
کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد در پروژه‌های مختلف صنعتی، عمرانی و زیرساختی مورد استفاده قرار می‌گیرد:
- شبکه‌های توزیع برق فشار ضعیف
- خطوط انتقال برق زمینی
- پست‌های توزیع برق
- تابلوهای اصلی برق
- صنایع نفت و گاز
- کارخانه‌ها و واحدهای صنعتی
- مجتمع‌های مسکونی و تجاری
- پروژه‌های عمرانی و زیرساختی
- مراکز تولیدی
- نیروگاه‌های کوچک و متوسط
حتما بخوانید: انتخاب درست سیم و کابل؛ تضمین امنیت و آرامش
مزایای کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد
- وزن کمتر نسبت به کابل مسی مشابه و سهولت بیشتر در حمل و نصب
- هزینه خرید پایین‌تر نسبت به نمونه‌های مسی هم‌سطح
- تحمل دمایی مناسب به دلیل استفاده از عایق XLPE
- مقاومت در برابر گسترش شعله مطابق IEC 60332-1-2
- دوام مناسب در صورت انتخاب و نصب صحیح متناسب با شرایط پروژه
کابل XLPE آلومینیوم 70×1 برای چه پروژه‌هایی مناسب است؟
سطح مقطع 70 میلی‌متر مربع و ساختار آلومینیومی کلاس 2، این کابل را برای پروژه‌هایی مناسب می‌کند که انتقال توان، وزن کابل و هزینه اجرای شبکه هم‌زمان اهمیت دارند.
- شبکه‌های توزیع برق
- خطوط تغذیه تابلوهای اصلی
- پست‌های توزیع و تأسیسات برق
- کارخانه‌ها و مراکز تولیدی
- پروژه‌های ساختمانی و عمرانی
- مجتمع‌های مسکونی و تجاری
- تأسیسات صنعتی و زیرساختی

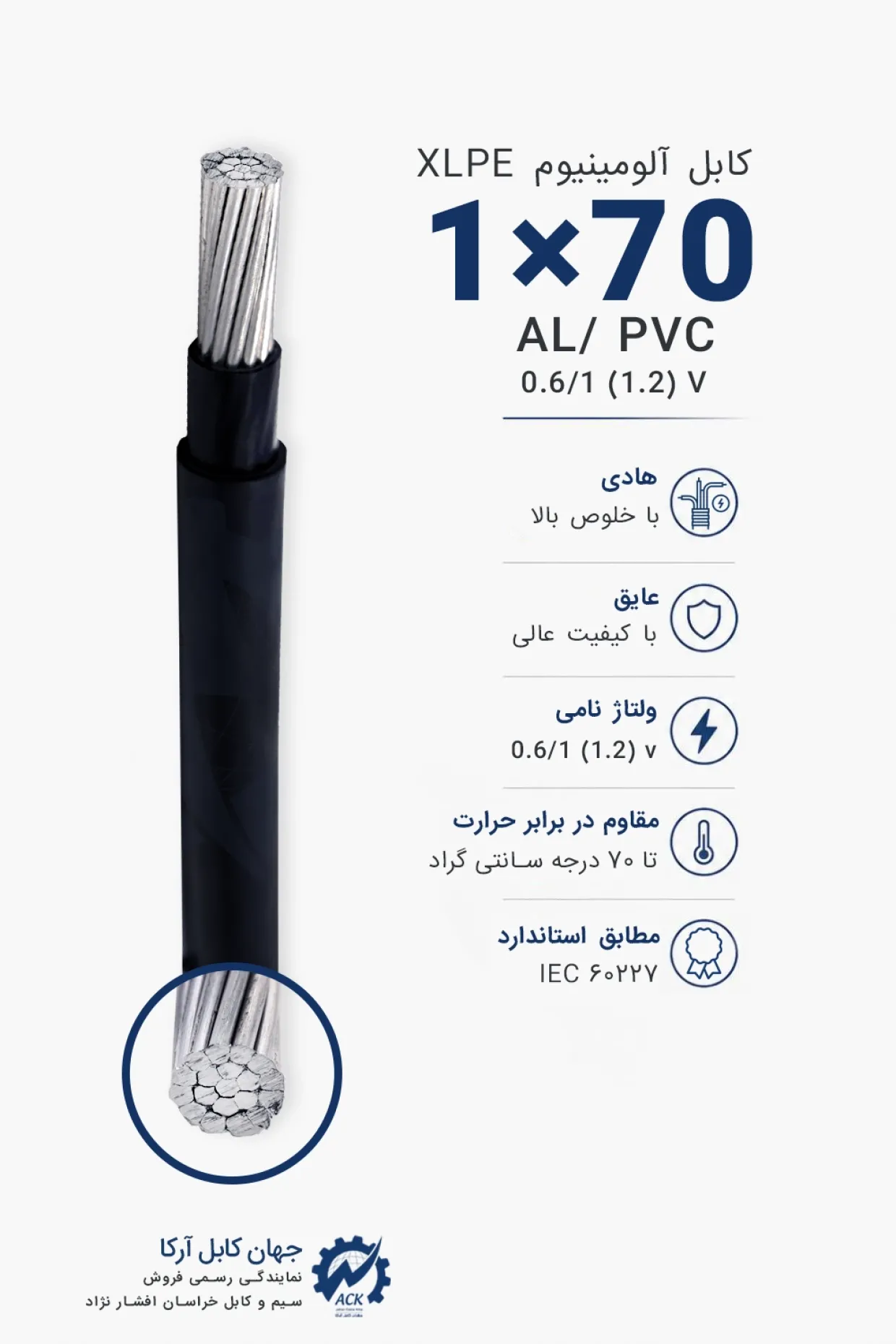

ساختار کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد
کابل XLPE آلومینیوم 70×1 از سه بخش اصلی هادی آلومینیومی، عایق XLPE و روکش PVC تشکیل شده است. این ساختار برای انتقال انرژی الکتریکی در شبکه‌های قدرت فشار ضعیف طراحی شده است.
هادی آلومینیومی کلاس 2
هادی این کابل از آلومینیوم سری 1350 و ساختار RM ساخته شده است. ساختار هادی شامل 19 مفتول با قطر 2.09 میلی‌متر است و شکل کلی آن گرد است.
عایق XLPE
عایق XLPE با ضخامت 1.1 میلی‌متر روی هادی قرار گرفته و وظیفه حفاظت الکتریکی از هادی را بر عهده دارد. این عایق تحمل حرارتی مناسبی ایجاد می‌کند و حداکثر دمای کاری هادی در بهره‌برداری پیوسته به 90 درجه سانتی‌گراد می‌رسد.
مشخصات فنی کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد
بررسی مشخصات فنی کابل XLPE آلومینیوم 70×1 پیش از خرید اهمیت زیادی دارد، زیرا جنس و کلاس هادی، ساختار رشته‌ها، ضخامت عایق و روکش، قطر خارجی، وزن، مقاومت الکتریکی و ولتاژ نامی بر انتخاب و عملکرد کابل تأثیر می‌گذارند.
| مشخصات | مقدار |
|---|---|
| برند | خراسان افشارنژاد |
| نوع کابل | NA2XY |
| سطح مقطع | 70 میلی‌متر مربع |
| تعداد رشته | 1 رشته |
| جنس هادی | آلومینیوم سری 1350 |
| کلاس هادی | Class 2 (RM) |
| ساختار هادی | 19×2.09 میلی‌متر |
| شکل هادی | گرد |
| جنس عایق | XLPE |
| ضخامت عایق | 1.1 میلی‌متر |
| جنس روکش | PVC |
| ضخامت روکش | 1.4 میلی‌متر |
| رنگ عایق | مشکی |
| رنگ روکش | مشکی |
| قطر خارجی تقریبی | 15.5 میلی‌متر |
| وزن تقریبی | 310 کیلوگرم بر کیلومتر |
| ولتاژ نامی | 0.6/1 کیلوولت |
| فرکانس کاری | 50 هرتز |
| مقاومت هادی در 20 درجه | 0.443 اهم بر کیلومتر |
| جریان اتصال کوتاه 1 ثانیه | 6.62 کیلوآمپر |
| ولتاژ تست | 4 کیلوولت |
| حداکثر دمای اتصال کوتاه | 250+ درجه سانتی‌گراد |
| دمای کاری | 5- تا 90+ درجه سانتی‌گراد |
| ویژگی ویژه | Flame Retardant |
| استاندارد مقاومت شعله | IEC 60332-1-2 |
| بسته‌بندی | قرقره (Drum) |
نیاز به استعلام قیمت روز کابل آلومینیوم 70×1 دارید؟
کارشناسان جهان کابل آرکا آماده ارائه مشاوره تخصصی و اعلام قیمت روز محصولات خراسان افشارنژاد هستند.
تماس با کارشناسانمزایای هادی آلومینیومی کابل XLPE 70×1
- وزن کمتر نسبت به هادی مسی مشابه
- کاهش هزینه خرید کابل
- مناسب برای شبکه‌های توزیع و انتقال انرژی
- مقاومت الکتریکی متناسب با سطح مقطع کابل
- کاهش وزن کلی کابل و سهولت بیشتر در حمل و نصب
- مناسب برای پروژه‌هایی که استفاده از هادی آلومینیومی در طراحی آن‌ها پیش‌بینی شده است
هادی کابل XLPE آلومینیوم 70×1 از آلومینیوم سری 1350 و کلاس 2 ساخته شده است. ساختار هادی شامل 19 مفتول با قطر 2.09 میلی‌متر است و شکل آن گرد است.
مقاومت هادی در دمای 20 درجه سانتی‌گراد برابر با 0.443 اهم بر کیلومتر است. این مقدار یکی از پارامترهای مهم در بررسی عملکرد الکتریکی کابل و محاسبه افت ولتاژ مسیر محسوب می‌شود.
روکش PVC کابل XLPE آلومینیوم 70×1 چه مزایایی دارد؟
روکش PVC از لایه‌های داخلی کابل در برابر عوامل محیطی و آسیب‌های مکانیکی محافظت می‌کند و در کنار عایق XLPE، ساختار مناسبی برای استفاده از کابل در پروژه‌های مختلف ایجاد می‌کند.
- حفاظت مکانیکی از اجزای داخلی کابل
- مقاومت مناسب در برابر سایش
- مقاومت مناسب در برابر رطوبت و عوامل محیطی
- دوام مناسب در شرایط کاری مختلف
- کمک به افزایش عمر کابل در نصب‌های مناسب
- مقاومت در برابر گسترش شعله مطابق IEC 60332-1-2
ضخامت روکش PVC برابر با 1.4 میلی‌متر است و رنگ روکش این کابل مشکی است. عایق داخلی نیز از XLPE با ضخامت 1.1 میلی‌متر ساخته شده است.
استانداردهای کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد
کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد مطابق استانداردهای فنی مربوط به کابل‌های قدرت با عایق XLPE و هادی آلومینیومی تولید می‌شود:
- IEC 60502-1
- ISIRI 3569-1
- IEC 60228
- DIN VDE 0271
- IEC 60332-1-2
این استانداردها الزامات مربوط به ساختار کابل، هادی، عایق، آزمون‌های الکتریکی و مقاومت در برابر گسترش شعله را پوشش می‌دهند.
کابل XLPE آلومینیوم 70×1 چه میزان جریان را تحمل می‌کند؟
جریان مجاز کابل XLPE آلومینیوم 70×1 به شرایط نصب و بهره‌برداری وابسته است و نمی‌توان یک مقدار ثابت را برای همه پروژه‌ها در نظر گرفت.
مقدار دقیق جریان مجاز به روش نصب، دمای محیط، تعداد کابل‌های مجاور و استاندارد طراحی بستگی دارد. به‌صورت تقریبی می‌توان مقادیر زیر را در نظر گرفت.
| روش نصب | جریان مجاز تقریبی |
|---|---|
| داخل لوله یا کانال | 145 تا 165 آمپر |
| روی سینی کابل | 160 تا 180 آمپر |
| در هوای آزاد | 170 تا 200 آمپر |
مقادیر فوق تقریبی هستند و برای انتخاب نهایی کابل باید محاسبات جریان مجاز، افت ولتاژ، دمای محیط، روش نصب و شرایط پروژه توسط کارشناس برق انجام شود.
مقایسه کابل آلومینیوم 70×1 با کابل آلومینیوم 50×1 و 95×1
در انتخاب کابل قدرت، مقایسه سطح مقطع‌های 50، 70 و 95 میلی‌متر مربع می‌تواند برای درک تفاوت ظرفیت جریان، افت ولتاژ، وزن و کاربرد مفید باشد. انتخاب نهایی هر سطح مقطع به جریان مصرفی و شرایط نصب پروژه وابسته است.
| مشخصات | کابل 1×50 | کابل 1×70 | کابل 1×95 |
|---|---|---|---|
| سطح مقطع | 50 mm² | 70 mm² | 95 mm² |
| ظرفیت جریان | کمتر | متوسط | بیشتر |
| افت ولتاژ | بیشتر | متوسط | کمتر |
| وزن | کمتر | متوسط | بیشتر |
| کاربرد | پروژه‌های متوسط | پروژه‌های نیمه سنگین | پروژه‌های سنگین |
انتخاب سطح مقطع مناسب باید براساس جریان مصرفی، طول مسیر، افت ولتاژ مجاز، شرایط نصب و الزامات پروژه انجام شود.
تفاوت کابل XLPE آلومینیوم 70×1 و کابل مسی 70×1 چیست؟
یکی از سوالات رایج هنگام انتخاب کابل قدرت، مقایسه هادی آلومینیومی و مسی است. هر دو برای انتقال انرژی الکتریکی استفاده می‌شوند، اما از نظر هدایت الکتریکی، وزن و هزینه تفاوت دارند.
کابل مسی 70×1 هدایت الکتریکی بیشتری دارد، اما وزن و هزینه آن نیز بیشتر است. در مقابل، کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد برای پروژه‌هایی که کاهش وزن و هزینه خرید کابل اهمیت دارد، قابل استفاده است.
| ویژگی | کابل آلومینیومی 70×1 | کابل مسی 70×1 |
|---|---|---|
| قیمت | اقتصادی‌تر | بالاتر |
| وزن | کمتر | بیشتر |
| هدایت الکتریکی | کمتر | بیشتر |
| هزینه اجرا | مناسب برای پروژه‌های توزیع | مناسب برای پروژه‌های حساس |
| کاربرد | شبکه‌های توزیع | پروژه‌های مختلف قدرت |
حداکثر توان قابل انتقال با کابل XLPE آلومینیوم 70×1 چقدر است؟
میزان توان قابل انتقال به جریان عبوری، ولتاژ، طول مسیر و شرایط نصب بستگی دارد. در شرایط استاندارد و شبکه سه فاز 400 ولت، توان ظاهری تقریبی را می‌توان براساس جریان عبوری در نظر گرفت:
- 150 آمپر: حدود 104 کیلووات با فرض ضریب توان مناسب
- 180 آمپر: حدود 125 کیلووات با فرض ضریب توان مناسب
- 200 آمپر: حدود 138 کیلووات با فرض ضریب توان مناسب
این مقادیر تقریبی هستند و برای انتخاب نهایی کابل باید افت ولتاژ، ضریب توان، شرایط نصب، دمای محیط، طول مسیر و ظرفیت جریان کابل در شرایط واقعی پروژه بررسی شود.
خرید کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد از نمایندگی رسمی
اگر قصد خرید کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد را دارید، انتخاب یک تأمین‌کننده معتبر اهمیت زیادی دارد. خرید از نمایندگی رسمی کمک می‌کند از اصالت کالا و مطابقت مشخصات فنی با اطلاعات محصول اطمینان بیشتری داشته باشید.
جهان کابل آرکا به عنوان تأمین‌کننده و نماینده فروش محصولات خراسان افشارنژاد، امکان تهیه انواع کابل‌های آلومینیومی، کابل‌های قدرت، زمینی و ساختمانی را همراه با مشاوره فنی و استعلام قیمت روز فراهم کرده است.
حتما بخوانید: جهان کابل آرکا؛ نمایندگی رسمی افشارنژاد با بزرگ‌ترین انبار تخصصی سیم و کابل کشور
مزایای خرید از جهان کابل آرکا
قیمت کابل آلومینیوم 70×1 تحت تأثیر عواملی مانند قیمت جهانی آلومینیوم، نرخ ارز، متراژ مورد نیاز، حجم سفارش و شرایط بازار سیم و کابل قرار دارد. برای دریافت قیمت روز کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد می‌توانید با کارشناسان فروش جهان کابل آرکا تماس بگیرید.
خرید کابل از تأمین‌کننده معتبر، امکان دریافت اطلاعات فنی، بررسی اصالت کالا و انتخاب محصول متناسب با نیاز پروژه را فراهم می‌کند.
- تضمین اصالت کالا
- قیمت به‌روز و رقابتی
- مشاوره تخصصی پیش از خرید
- ارسال سریع به سراسر کشور
- تأمین متراژهای مورد نیاز پروژه‌های بزرگ
- پشتیبانی فنی و خدمات پس از فروش
سوالات متداول
کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد برای چه کاربردی مناسب است؟
برای شبکه‌های توزیع برق، خطوط زمینی، تابلوهای اصلی، پروژه‌های صنعتی، عمرانی و زیرساختی استفاده می‌شود.
ولتاژ نامی کابل XLPE آلومینیوم 70×1 چقدر است؟
ولتاژ نامی این کابل 0.6/1 کیلوولت است.
جنس هادی کابل XLPE آلومینیوم 70×1 چیست؟
هادی از آلومینیوم سری 1350 و کلاس 2 (RM) ساخته شده است.
ساختار هادی کابل XLPE آلومینیوم 70×1 چگونه است؟
ساختار هادی شامل 19 مفتول با قطر 2.09 میلی‌متر است و شکل آن گرد است.
قطر خارجی کابل XLPE آلومینیوم 70×1 چقدر است؟
قطر تقریبی کابل 15.5 میلی‌متر است.
وزن تقریبی کابل XLPE آلومینیوم 70×1 چقدر است؟
وزن تقریبی کابل 310 کیلوگرم بر کیلومتر است.
آیا کابل XLPE آلومینیوم 70×1 در برابر شعله مقاوم است؟
بله، مطابق استاندارد IEC 60332-1-2 دارای خاصیت Flame Retardant است.
دمای کاری کابل XLPE آلومینیوم 70×1 چقدر است؟
دمای کاری کابل از 5- تا 90+ درجه سانتی‌گراد است.
مقاومت هادی کابل XLPE آلومینیوم 70×1 در 20 درجه سانتی‌گراد چقدر است؟
مقاومت هادی 0.443 اهم بر کیلومتر است.
ضخامت عایق و روکش کابل XLPE آلومینیوم 70×1 چقدر است؟
ضخامت عایق XLPE برابر 1.1 میلی‌متر و ضخامت روکش PVC برابر 1.4 میلی‌متر است.
استانداردهای کابل XLPE آلومینیوم 70×1 چیست؟
این کابل مطابق استانداردهای IEC 60502-1، ISIRI 3569-1، IEC 60228، DIN VDE 0271 و IEC 60332-1-2 تولید می‌شود.
قیمت کابل XLPE آلومینیوم 70×1 چگونه تعیین می‌شود؟
قیمت کابل به عواملی مانند قیمت جهانی آلومینیوم، نرخ ارز، متراژ سفارش، شرایط بازار و حجم خرید بستگی دارد. برای اطلاع از قیمت روز بهتر است پیش از خرید استعلام گرفته شود.
از کجا کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد اصل بخریم؟
برای خرید کابل XLPE آلومینیوم 70×1 خراسان افشارنژاد با اصالت کالا، مشاوره تخصصی و استعلام قیمت روز، می‌توانید از طریق جهان کابل آرکا اقدام کنید.
