چگونه سطح مقطع کابل را بر اساس جریان، طول مسیر و افت ولتاژ انتخاب کنیم؟
مهمترین نکات انتخاب سطح مقطع کابل
- جریان مصرفی تنها معیار انتخاب سایز کابل نیست.
- طول مسیر و افت ولتاژ مجاز باید همزمان بررسی شوند.
- ظرفیت جریاندهی واقعی کابل به روش نصب، دمای محیط و شرایط مجاورت کابلها وابسته است.
- برای بارهای موتوری، جریان راهاندازی، ضریب توان و راکتانس کابل اهمیت دارند.
انتخاب سایز اشتباه سیم و کابل، یکی از رایجترین دلایل گرم شدن سیمکشی، افت ولتاژ و آتشسوزی در ساختمانهاست.
خیلیها فکر میکنند فقط کافی است بدانند چند آمپر مصرف دارند، در حالی که فاصله کابل تا محل مصرف هم بهاندازه آمپر در انتخاب سایز نقش دارد.
در این مقاله یاد میگیرید چگونه با توجه به جریان مصرفی، طول مسیر و افت ولتاژ مجاز، سطح مقطع مناسب سیم یا کابل را انتخاب کنید.
ابتدا ظرفیت جریاندهی کابل را بررسی میکنیم، سپس با استفاده از فرمولهای محاسبه افت ولتاژ، تأثیر طول مسیر بر سایز کابل را مشخص میکنیم و در ادامه با جدولهای کاربردی و یک مثال عملی، روش انتخاب مقطع مناسب کابل را بهصورت ساده و مرحلهبهمرحله توضیح میدهیم.
اگر برای خرید سیم و کابل از برندهای شناختهشده مانند خراسان افشارنژاد به مشخصات فنی و سایز مناسب نیاز دارید، این محاسبات میتواند نقطه شروع خوبی برای بررسی محصول باشد.
البته برند بهتنهایی تعیینکننده سطح مقطع نیست و باید ابتدا نیاز الکتریکی پروژه مشخص شود.

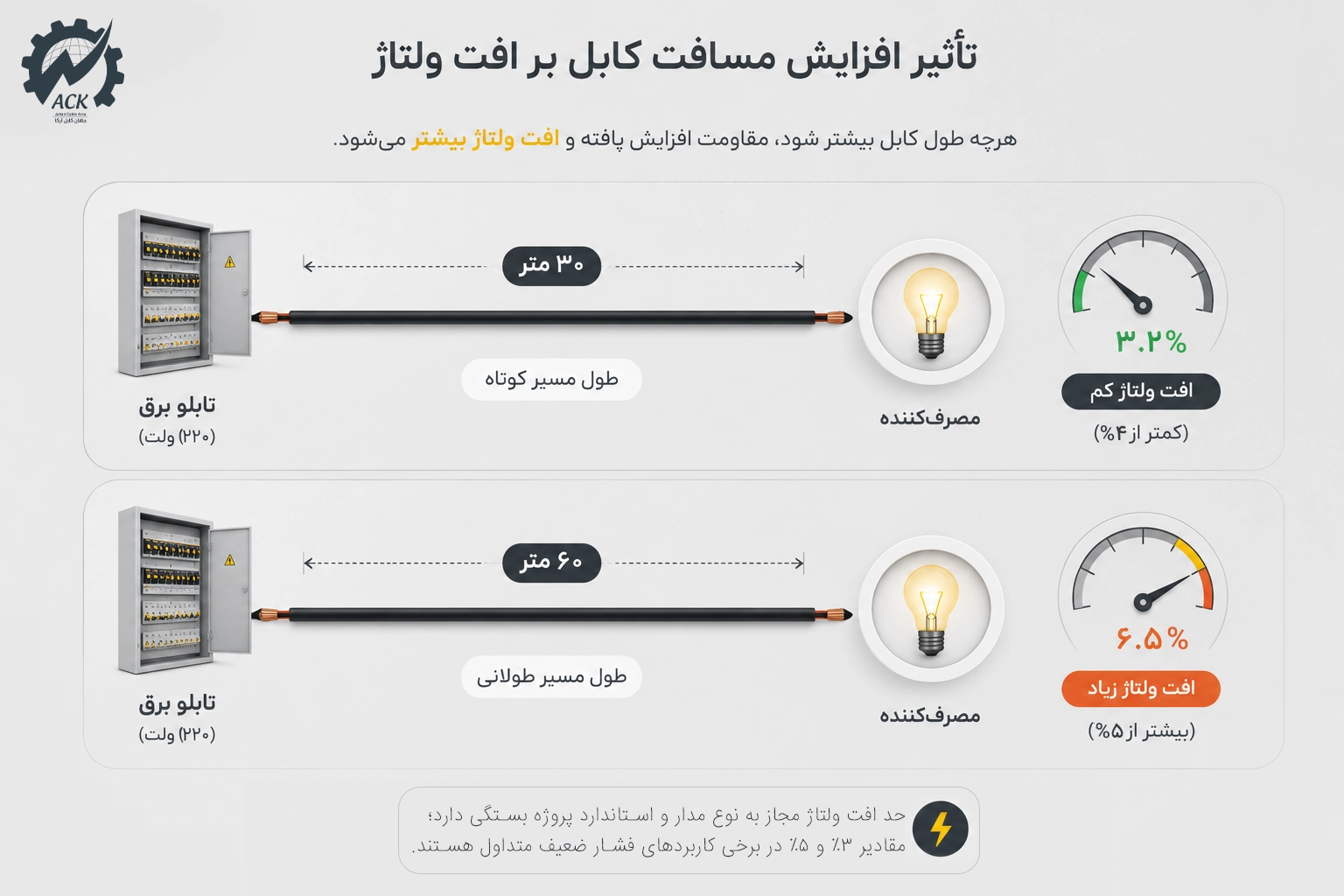

چرا هم آمپر و هم مسافت مهم است؟
هر سیم علاوه بر ظرفیت جریان (آمپر)، مقدار کمی مقاومت الکتریکی هم دارد. هرچه طول سیم بیشتر شود، این مقاومت هم بیشتر میشود و بخشی از ولتاژ را در طول مسیر میخورد.
نتیجه این است که وسیله برقی شما ولتاژ کمتری دریافت میکند، موتورها داغ میکنند و لامپها ضعیفتر روشن میشوند.
به همین دلیل، یک کابل ممکن است برای فاصله کوتاه کاملاً مناسب باشد ولی برای همان آمپر در فاصله طولانیتر، سایز پایینی محسوب شود.
استاندارد پذیرفتهشده این است که افت ولتاژ نباید از ۳ تا ۵ درصد ولتاژ نامی (برای برق خانگی ۲۲۰ ولت) بیشتر شود.
ظرفیت جریاندهی کابل مسی PVC بر اساس سطح مقطع

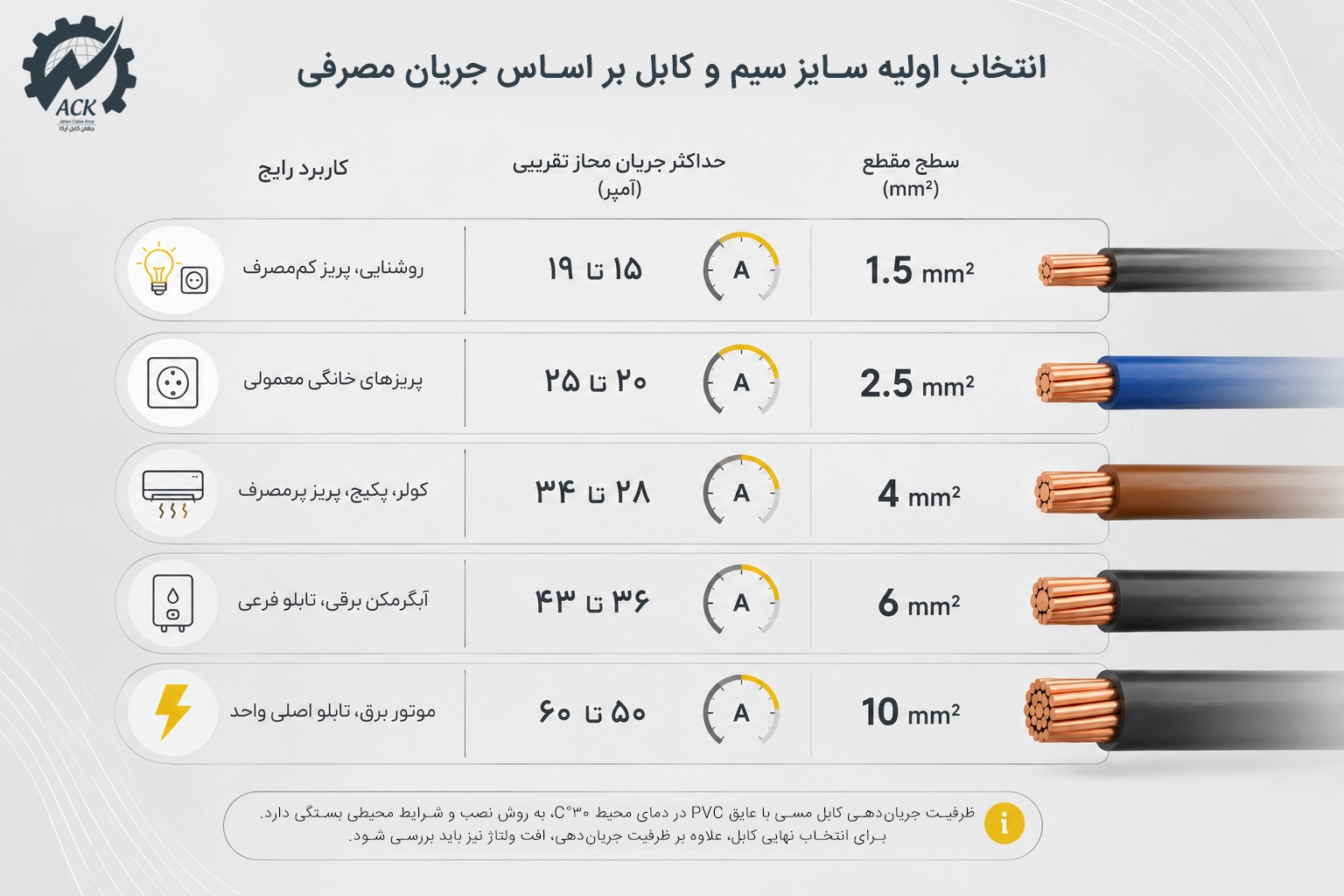

مقادیر زیر برای درک اولیه رابطه بین سطح مقطع و ظرفیت جریاندهی کابل ارائه شدهاند. ظرفیت واقعی جریاندهی کابل به عواملی مانند روش نصب، تعداد هادیهای باردار، دمای محیط، نوع عایق و شرایط مجاورت کابلها بستگی دارد.
بنابراین این اعداد نباید بدون بررسی شرایط نصب بهعنوان جریان مجاز نهایی کابل استفاده شوند.
توجه: مقادیر تقریبی بر مبنای کابل مسی با عایق PVC، سه هادی باردار و دمای محیط ۳۰°C در شرایط مختلف نصب مطابق جداول IEC هستند و برای انتخاب نهایی کابل باید شرایط واقعی نصب و ضرایب تصحیح بررسی شود.
حتما بخوانید: تفاوت کابل Protodur و Protoline با کابل PVC معمولی | راهنمای جامع خرید کابل صنعتی
فرمول محاسبه سطح مقطع کابل بر اساس طول مسیر و افت ولتاژ
طول مسیر کابل یکی از عوامل مهم در میزان افت ولتاژ است. هرچه مسیر کابل طولانیتر باشد، مقاومت الکتریکی مسیر افزایش پیدا میکند و در نتیجه افت ولتاژ نیز بیشتر میشود.
به همین دلیل، در انتخاب سطح مقطع کابل فقط نباید جریان مصرفکننده را در نظر گرفت؛ طول مسیر و مقدار افت ولتاژ مجاز نیز اهمیت دارند.
برای یک محاسبه اولیه و ساده، میتوان با صرفنظر از راکتانس کابل و اثر ضریب توان، از روابط زیر استفاده کرد.
محاسبه افت ولتاژ در مدار تکفاز
در مدار تکفاز، جریان از طریق یک هادی به مصرفکننده میرسد و از طریق هادی دیگر برمیگردد. بنابراین طول مؤثر مسیر الکتریکی برابر با دو برابر طول واقعی مسیر است.
فرمول مدار تکفاز
ΔV = (2 × L × I × ρ) / S
که در آن:
- ΔV = افت ولتاژ بر حسب ولت
- L = طول مسیر کابل از تابلو تا مصرفکننده بر حسب متر
- I = جریان مصرفکننده بر حسب آمپر
- ρ = مقاومت ویژه هادی بر حسب Ω·mm²/m
- S = سطح مقطع هادی بر حسب میلیمتر مربع
برای هادی مسی، در یک محاسبه ساده و در دمای ۲۰ درجه سانتیگراد میتوان مقدار مقاومت ویژه را حدود ۰.۰۱۷۵ Ω·mm²/m در نظر گرفت.
بنابراین هرچه طول مسیر یا جریان مصرفی بیشتر شود، افت ولتاژ افزایش پیدا میکند و افزایش سطح مقطع هادی باعث کاهش افت ولتاژ خواهد شد.
محاسبه افت ولتاژ در مدار سهفاز
در یک مدار سهفاز متعادل، اگر راکتانس کابل را در محاسبه در نظر نگیریم، افت ولتاژ از رابطه زیر به دست میآید:
فرمول مدار سهفاز
ΔV = (√3 × L × I × ρ) / S
تفاوت ضریب این رابطه با مدار تکفاز به ماهیت مدار سهفاز و اختلاف فاز بین هادیها مربوط است.
بنابراین برای محاسبه اولیه میتوان از روابط زیر استفاده کرد:
- مدار تکفاز: ΔV = (2 × L × I × ρ) / S
- مدار سهفاز: ΔV = (√3 × L × I × ρ) / S
محاسبه حداقل سطح مقطع کابل بر اساس افت ولتاژ
اگر مقدار افت ولتاژ مجاز مشخص باشد، میتوان رابطه را برای محاسبه سطح مقطع موردنیاز تغییر داد.
- مدار تکفاز: S = (2 × L × I × ρ) / ΔV
- مدار سهفاز: S = (√3 × L × I × ρ) / ΔV
مقدار بهدستآمده در این محاسبه، سطح مقطع محاسباتی است.
اگر این مقدار با سایزهای استاندارد کابل مطابقت نداشته باشد، برای برآورده کردن معیار افت ولتاژ باید مقطع استاندارد بالاتر بررسی شود.
تبدیل درصد افت ولتاژ به مقدار ولت
افت ولتاژ مجاز معمولاً میتواند بهصورت درصدی از ولتاژ نامی مدار بیان شود. برای تبدیل درصد به مقدار واقعی ولتاژ، از رابطه زیر استفاده میشود:
ΔVmax = V × (% افت ولتاژ / 100)
برای مثال، اگر ولتاژ مدار ۲۲۰ ولت و افت ولتاژ مجاز ۳ درصد باشد:
ΔVmax = 220 × 0.03 = 6.6 V
یعنی در این شرایط، افت ولتاژ مسیر نباید بیشتر از ۶.۶ ولت در نظر گرفته شود.
نکته مهم این است که ۳ درصد یک مقدار نمونه و متداول برای طراحی است و نباید آن را بهعنوان یک حد ثابت و جهانی برای تمام مدارها در نظر گرفت.
مقدار افت ولتاژ مجاز باید بر اساس نوع مدار، کاربرد، استاندارد و الزامات پروژه تعیین شود.
مثال عملی محاسبه سطح مقطع کابل
فرض کنید یک پمپ آب با جریان مصرفی ۲۰ آمپر در فاصله ۴۰ متری از تابلو برق قرار دارد و با برق تکفاز ۲۲۰ ولت کار میکند. اگر در این مثال حداکثر افت ولتاژ مجاز را ۳ درصد در نظر بگیریم، ابتدا باید مقدار افت ولتاژ مجاز را به دست آوریم.
ولتاژ نامی: V = 220V
درصد افت ولتاژ: 3%
بنابراین:
ΔV = 220 × 0.03 = 6.6V
اکنون میتوانیم سطح مقطع موردنیاز را با رابطه مدار تکفاز محاسبه کنیم:
S = (2 × L × I × ρ) / ΔV
با قرار دادن مقادیر:
S = (2 × 40 × 20 × 0.0175) / 6.6
ابتدا صورت کسر را محاسبه میکنیم:
2 × 40 × 20 × 0.0175 = 28
بنابراین:
S = 28 / 6.6 ≈ 4.24 mm²
در نتیجه، سطح مقطع محاسباتی برای این مثال حدود ۴.۲۴ میلیمتر مربع به دست میآید. از آنجا که ۴.۲۴ mm² یک سایز استاندارد متداول کابل نیست، برای رعایت معیار افت ولتاژ باید مقطع استاندارد بالاتر، یعنی ۶ mm²، بررسی شود.
اما این عدد به معنی آن نیست که کابل ۶ mm² بدون بررسی سایر عوامل حتماً انتخاب نهایی پروژه است.
برای انتخاب سایز مناسب کابل نیاز به راهنمایی دارید؟
کارشناسان جهان کابل آرکا میتوانند مشخصات پروژه، جریان مصرفی، طول مسیر و نوع کاربرد را برای بررسی گزینه مناسب در نظر بگیرند.
تماس با کارشناسانآیا برای موتور و پمپ میتوان فقط از این فرمول استفاده کرد؟
فرمول بالا برای یک برآورد اولیه مناسب است، اما برای بارهای موتوری مانند پمپ آب، موتور، کمپرسور و تجهیزات مشابه، محاسبه دقیقتر اهمیت بیشتری دارد.
دلیل آن است که موتور معمولاً ضریب توان برابر با یک ندارد و کابل نیز علاوه بر مقاومت الکتریکی، دارای راکتانس است. بنابراین در یک محاسبه دقیقتر باید هر دو مؤلفه مقاومتی و راکتیو افت ولتاژ در نظر گرفته شوند.
رابطه کامل افت ولتاژ در مدار سهفاز به صورت زیر نوشته میشود:
ΔV = √3 × I × L × (R cosφ + X sinφ)
و برای مدار تکفاز:
ΔV = 2 × I × L × (R cosφ + X sinφ)
در این روابط:
- R = مقاومت کابل بر واحد طول
- X = راکتانس کابل بر واحد طول
- cosφ = ضریب توان بار
- sinφ = سینوس زاویه فاز
- I = جریان بار
- L = طول مسیر
بنابراین رابطه سادهای که در ابتدای این بخش ارائه شد، در واقع یک حالت سادهشده از رابطه کامل است که در آن اثر راکتانس و ضریب توان در نظر گرفته نمیشود.
برای بارهای موتوری، بهخصوص در مسیرهای طولانی یا پروژههایی که افت ولتاژ اهمیت زیادی دارد، بهتر است محاسبه با مشخصات واقعی کابل، ضریب توان موتور و راکتانس کابل انجام شود.
آیا انتخاب کابل فقط بر اساس افت ولتاژ انجام میشود؟
خیر. محاسبه افت ولتاژ فقط یکی از معیارهای تعیین سطح مقطع کابل است.
ممکن است یک کابل از نظر افت ولتاژ مناسب باشد، اما از نظر ظرفیت جریاندهی برای جریان موردنظر مناسب نباشد. بنابراین پس از محاسبه سطح مقطع بر اساس افت ولتاژ، باید حداقل موارد زیر نیز بررسی شوند:
- جریان مجاز و ظرفیت جریاندهی کابل
- روش نصب کابل
- دمای محیط
- تعداد کابلهای مجاور و شرایط تجمع کابلها
- نوع هادی و جنس آن
- نوع عایق کابل
- طول مسیر
- شرایط حرارتی و محیطی
- جریان راهاندازی در تجهیزات موتوری
- مشخصات و تنظیمات تجهیزات حفاظتی مدار
در نتیجه، سطح مقطع نهایی باید مقطعی باشد که هم از نظر افت ولتاژ و هم از نظر ظرفیت جریاندهی و الزامات حفاظتی مدار شرایط لازم را برآورده کند.
یک نکته مهم درباره دمای هادی
مقدار ۰.۰۱۷۵ Ω·mm²/m برای مقاومت ویژه مس، یک مقدار مرجع در دمای ۲۰ درجه سانتیگراد است. در شرایط واقعی، دمای هادی میتواند بیشتر از ۲۰ درجه باشد و با افزایش دما، مقاومت هادی نیز افزایش پیدا میکند.
به همین دلیل، در طراحیهای دقیقتر نباید همیشه مقاومت ویژه ۰.۰۱۷۵ را بدون اصلاح دمایی فرض کرد.
استفاده از مقاومت واقعی هادی در دمای کاری و مشخصات ارائهشده توسط سازنده کابل میتواند نتیجه دقیقتری ایجاد کند.
بنابراین فرمولهای ساده این بخش برای آموزش و برآورد اولیه بسیار کاربردی هستند، اما برای طراحی نهایی یک مدار، بهخصوص مدارهای موتوری و مسیرهای طولانی، باید محاسبات کاملتر و الزامات استاندارد مربوط به پروژه نیز بررسی شوند.
جدول تقریبی حداکثر طول مسیر کابل بر اساس جریان و افت ولتاژ
با استفاده از فرمول افت ولتاژ تکفاز، میتوان حداکثر طول تقریبی مسیر را برای یک سطح مقطع و جریان مشخص محاسبه کرد.
جدول زیر با فرض برق تکفاز ۲۲۰ ولت، هادی مسی، مقاومت ویژه ۰.۰۱۷۵ Ω·mm²/m و حداکثر افت ولتاژ ۳ درصد تهیه شده است. در این محاسبه، اثر راکتانس کابل و ضریب توان در نظر گرفته نشده است.
| حداکثر طول تقریبی مسیر | جریان مصرفی | سطح مقطع کابل |
|---|---|---|
| حدود ۳۰ متر | ۱۶ A | ۲.۵ mm² |
| حدود ۳۰ متر | ۲۵ A | ۴ mm² |
| حدود ۳۵ متر | ۳۲ A | ۶ mm² |
| حدود ۴۷ متر | ۴۰ A | ۱۰ mm² |
| حدود ۴۸ متر | ۶۳ A | ۱۶ mm² |
| حدود ۵۹ متر | ۸۰ A | ۲۵ mm² |
| حدود ۶۶ متر | ۱۰۰ A | ۳۵ mm² |
توجه: مقادیر این جدول تقریبی هستند و صرفاً بر اساس محدودیت افت ولتاژ ۳ درصد محاسبه شدهاند.
ظرفیت جریاندهی واقعی کابل به عواملی مانند روش نصب، دمای محیط، تعداد هادیهای باردار، نوع عایق و شرایط مجاورت کابلها بستگی دارد. بنابراین این جدول بهتنهایی برای انتخاب نهایی کابل کافی نیست.
اگر طول واقعی مسیر از مقدار درجشده در جدول بیشتر باشد، باید سطح مقطع کابل مجدداً بر اساس افت ولتاژ محاسبه شود و در صورت نیاز، مقطع بالاتر انتخاب شود. همچنین باید ظرفیت جریاندهی کابل و شرایط نصب نیز بهصورت جداگانه بررسی شوند.
نکات کاربردی قبل از خرید سیم و کابل
- مس یا آلومینیوم؟ مقاومت آلومینیوم حدود ۱.۶۴ برابر مس است؛ یعنی برای همان آمپر و مسافت، باید سطح مقطع کابل آلومینیومی را بزرگتر انتخاب کنید.
- دمای محیط را لحاظ کنید. جدولهای استاندارد معمولاً برای دمای ۲۰ تا ۳۰ درجه محاسبه شدهاند؛ در محیطهای گرمتر، مثلاً موتورخانه، باید ضریب تصحیح دما اعمال و سایز کمی بزرگتر انتخاب شود.
- جریان راهاندازی موتورها را در نظر بگیرید. موتورهای الکتریکی هنگام استارت تا ۲ برابر جریان نامی مصرف میکنند؛ سایز کابل باید همین جریان لحظهای را هم تحمل کند.
- همیشه یک سایز بالاتر را در نظر بگیرید اگر عدد محاسبهشده نزدیک به مرز بالای یک سایز استاندارد بود؛ این حاشیه اطمینان، از گرم شدن بیشازحد کابل در بلندمدت جلوگیری میکند.
- کیفیت روکش و استاندارد تولید را چک کنید، چون کابل بیکیفیت حتی با سایز درست هم ممکن است زودتر از حد انتظار دچار مشکل شود.
خرید و انتخاب سیم و کابل خراسان افشارنژاد از جهان کابل آرکا
پس از مشخص شدن سطح مقطع موردنیاز، مرحله بعد بررسی مشخصات فنی و انتخاب محصول مناسب است.
در جهان کابل آرکا میتوانید برای انتخاب سیم و کابل متناسب با جریان، مسافت و نوع کاربرد، مشخصات محصول را بررسی کنید.
اگر جستوجوی شما مشخصاً برای سیم خراسان افشارنژاد یا کابل خراسان افشارنژاد است، بهتر است علاوه بر نام و سایز محصول، نوع هادی، عایق، ولتاژ نامی و استاندارد تولید را نیز در نظر بگیرید.
حتما بخوانید: جهان کابل آرکا؛ نمایندگی رسمی افشارنژاد با بزرگترین انبار تخصصی سیم و کابل کشور
سوالات متداول
آیا برای هر پریز خانگی، سیم ۲.۵ کافی است؟
برای پریزهای معمولی خانگی با مصرف تا حدود ۱۶ آمپر و فاصله کمتر از ۳۰ متر، سیم ۲.۵ معمولاً کافی است. برای پریزهای پرمصرف، مثل کولر یا آبگرمکن، به سایز ۴ یا ۶ نیاز دارید.
اگر سایز کابل را بزرگتر از نیاز انتخاب کنم مشکلی پیش میآید؟
خیر، انتخاب سایز بزرگتر از نظر فنی مشکلی ایجاد نمیکند و حتی افت ولتاژ را کمتر میکند؛ تنها هزینه خرید بیشتر خواهد بود.
افت ولتاژ مجاز دقیقاً چند درصد است؟
طبق استانداردهای رایج، افت ولتاژ در مدارهای روشنایی نباید از ۳ درصد و در مدارهای قدرت (موتورها) نباید از ۵ درصد ولتاژ نامی بیشتر شود.
با استفاده از این دو جدول و فرمول ساده افت ولتاژ، میتوانید بدون نیاز به محاسبات پیچیده مهندسی، سایز درست سیم یا کابل را برای هر پروژه خانگی یا صنعتی کوچک انتخاب کنید.
اگر برای انتخاب و خرید سیم یا کابل، از جمله محصولات خراسان افشارنژاد، به راهنمایی درباره سطح مقطع، نوع کابل یا مشخصات فنی نیاز دارید، میتوانید مشخصات پروژه را در اختیار کارشناسان جهان کابل آرکا قرار دهید تا گزینههای مناسب را بررسی کنند.
